HDPE膜存儲主要特點：

1、工程費用低。在成本支出方面遠遠低于傳統的防水材料（經過實際測算采用膜存儲工藝要比傳統存儲工藝節約成本50%左右）；

2、施工速度快。一萬立方的存儲工程，最快兩周即可完工；

3、主體材料防滲系數高，有很高的耐老化性和抗紫外線分解能力，即使裸露在外的防滲膜使用壽命也在10年以上；

4、不污染地下水，不形成地表徑流，不造成面源污染，糞污自然腐熟后還田不污染環境；

5、能夠滿足糞污存儲的相關法律法規的要求。

第一點、施工面要求

1、熱鍥焊機焊接工序分為：調節壓力、設定溫度、設定速度、焊縫搭接檢查、裝膜入機、啟動馬達、加壓焊接；

2、接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應夾有泥沙等雜物，當有雜物時必須在焊接前清理干凈；

3、每天焊接開始時，必須先進行試驗焊接，只有通過試驗性焊接，才能進行生產性焊接，焊縫處HDPE防滲膜應熔接為一個整體，不得出現虛焊、漏焊或者超焊，焊接搭接寬度不小于10cm,并用拉力機現場進行剝離和剪切試驗,試樣合格后,便可用當時調整好的速度、壓力、溫度進行正是焊接；

4、焊縫要求整齊、美觀、不得有滑焊、跳走現象；

5、在遇上土工膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成T字型，不得十字交叉；

6、相鄰土工膜焊縫應盡量錯縫搭接，膜塊間形成的結點，應為T字型，盡量減少十字型，縱模向焊縫交點處應用擠壓焊機加強；

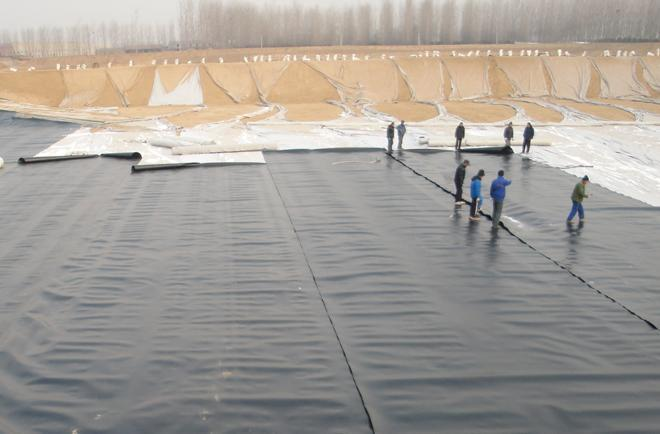

7、焊膜時不許壓出死折，鋪設HDPE土工膜時，根據當地氣溫變化幅度和HDPE土工膜性能要求，預留出溫度變化引起的伸縮變形量；

8、當手提焊機的溫度控制所指示的焊機溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時應重新打磨，切忌用手擦試；

9、當接縫處有結露、潮濕、泥沙等影響時，處理后再進行焊接；

10、在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接，但采取防護措施是除外；

11、溫度低于5℃時，按照規范要求不應施工，如果必須施工的話，焊接前應對焊機進行預熱處理；

12、擠壓焊接機在焊接過程中，應該經常檢查槍頭的滑塊，磨損較嚴重時應及時更換滑塊，以免損傷膜面；

13、土工膜在焊接時應該采用穩壓性能好的發電機供電，在特殊情況下采用當地用電時，必須使用穩壓器。





1、電源需要合格，有的豬場地處偏遠，供電不穩定，線路太遠，電流衰減大，影響機器正常運轉；有的豬場化糞池離豬場廠區和村莊都遠，需要采用發電機，這時候最好采用汽油發電機，而不要選擇柴油的，電壓不穩定；

2、焊機在不使用時，不得直接放置在HDPE膜面上，應放置在支架或沙袋帶上；

3、熱風槍的嘴部在任何情況下都不得與HDPE膜面接觸，并且盡可能的遠離膜面、人體、機械等物體；

4、裁膜刀使用完畢后，應立即將刀片收回刀盒內；

5、在現場使用的各種臨時性小型工具如：剪刀等，使用完畢，應及時放入工具箱內；

6、嚴禁將從擠壓焊接機槍頭摘下的焊料物直接丟棄在土工膜面上；

7、凡在陡坡邊緣等危險場所作業時，必須佩帶安全繩；

8、HDPE土工膜施工現場禁止吸煙，還應配備消防設施，不得穿帶鐵釘的鞋或高跟硬底鞋到膜面上行走，不允許從事有可能破壞土工膜成品的一切活動。



德州揚東土工布
www.deyucaifu.com
